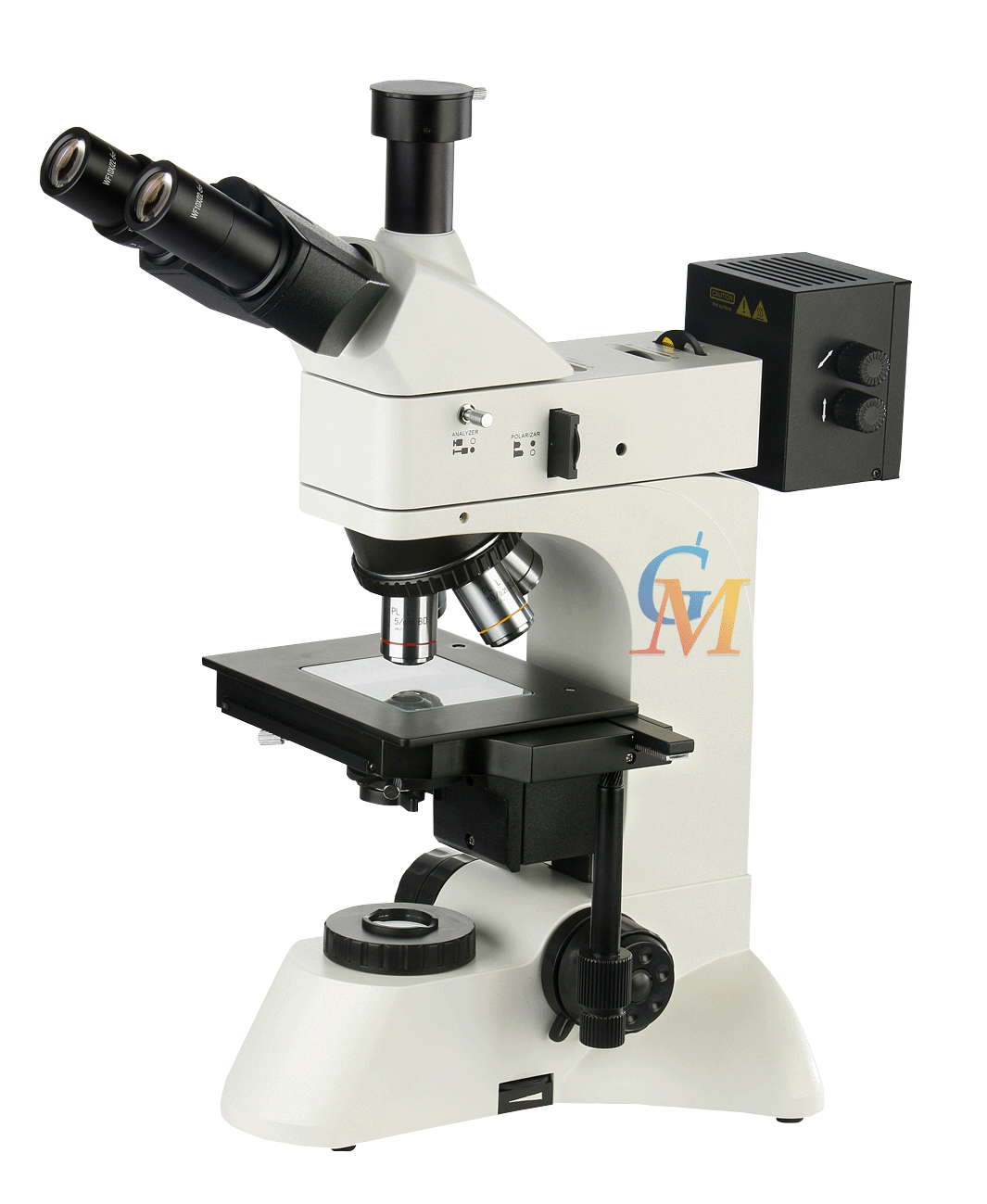

GMM-450正置明暗视场透反射金相显微镜
用途：
GMM-450正置明暗视场透反射金相显微镜适用于对透明与不透明，或者半透明的物体进行显微观察。GMM-450明暗视场金相显微镜是一种多用途工业检验用光学仪器，配置无限远平场消色差明/暗场物镜、大视野目镜与偏光观察装置、落射照明与透射照明采用“柯勒”照明系统、视场清晰、衬度好，同时还配有内置偏光观察装置。GMM-450正置明暗场金相显微镜可用于鉴别和分析各种金属和合金材料及非金属物质的组织结构，半导体硅晶片、LCD基板、电路板、固体粉未及其它各种透明或不透明工业。GMM-450透反射暗场金相显微镜广泛应用于电子，冶金、化工和仪器仪表行业观察不透明的物质。如金属,太阳能板、集成电路、电子芯片、液晶板、镀涂层，薄膜、粉末及其它非金属材料，对一些表面状况进行研究分析的工作等。GMM-450明暗场正置透反射金相显微镜系生物学、金属学、矿物学、精密工程学、电子工程学、科研机构、工厂、实验室等检验研究的理想仪器。
成像系统简介：
GMM-450P电脑型明暗场金相显微镜GMM-450S数码型明暗场金相显微镜成像系统将通过光电转换与计算机，数码相机以及电视机等设备结合在一起，不仅可以在目镜上观察，还能在显示屏幕上观察实时动态图像，还可在计算机，数码相机上将所需要的图片进行编辑、保存和打印。
性能特点：
- 采用无限远光学系统及模块化功能设计。
- 长工作距离明/暗视场平场物镜，视场大而清晰。
- 广角平场目镜：视场直径Ф22mm。
- 粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置，微动格值:2μm。
- 内置式可切换偏光观察装置，起偏器可360°旋转。
- 配置落射与透射照明采用“柯勒”照明系统系统，能分别对不透明物体或透明物体进行显微观察上光源采用翻盖式12V50W卤素灯箱，更换灯炮安全便捷，下光源采用12V30W卤素灯，加装散热片。
- 三目镜筒可自由切换目视观察与显微摄影观察，100%通光摄影，适合暗视场显微图像拍摄。
- 防霉：特有的防霉系统
技术参数：
|
大视野目镜 |
放大倍数(X) |
视场(mm) |
||
|
WF10X |
Φ22 |
|||
|
无限远平场 消色差物镜 （明/暗场物镜） |
放大倍数（X） |
数值孔径（NA） |
工作距离（mm） |
|
|
PL L5X |
0.12 |
9.7 |
||
|
PL L10X |
0.25 |
9.3 |
||
|
PL L20X |
0.40 |
7.2 |
||
|
PL L40X |
0.60 |
3.0 |
||
|
光学放大倍数 |
50X,100X,200X,400X |
|||
|
系统参考放大倍数 |
50X-3000X |
|||
|
目镜筒 |
三目镜,倾斜30˚ 瞳距调节范围：53-75mm 100%通光摄影。 |
|||
|
照明系统 |
落射照明器，12V/50W卤素灯，亮度可调. 透射照明： 12V/30W卤素灯，亮度可调； |
|||
|
偏光装置 |
推拉式检偏振器，起偏振器 |
|||
|
调焦机构 |
粗微动同轴调焦,粗动松紧可调,带锁紧和限位装置 微动格值:0.002mm, |
|||
|
转换器 |
五孔(内向式滚珠内定位) |
|||
|
滤色片组 |
落射：黄色、蓝色、绿色、磨砂玻璃 |
|||
|
透射：蓝色、磨砂玻璃 |
||||
|
载物台 |
双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm) |
|||
仪器选配件：
- 分划目镜:WF10X
- 明暗场物镜： 50X 60X 80X 100X
- 金相自动分析软件：GM—JX2000
- CCD适配镜：0.5X
- 显微相机：USB输出：500/1200/16000/2000万像素
- 数码相机接头：CANON(EF) NIKON(F)
